RSA3030E-TG

收藏商品

RSA3030E-TG

最高频率3GHz，10MHz实时带宽，RBW 1Hz~10MHz

最高频率范围 9kHz~3GHz

分辨率带宽（RBW） 1Hz~3MHz

相位噪声（典型值） -102dBc/Hz@10kHz

跟踪源 Yes

显示平均噪声电平（DANL） -161dBm

最大实时带宽 10MHz

活动

每满300减50 每满300减50

交付内容

数量：

10台

市场价： ￥39880.00 节省17%

不含税价： ￥29451.33

含税价： ￥33280.00 起

提示：

卖家承担运费

添加到常购清单

描述
特征
对比
配件
软件和固件
数据表和手册
应用
产品评论(0)

<ul style="margin-top: 0rem; margin-bottom: 2.5rem; color: rgb(7, 6, 5); font-family: Roboto, " helvetica="" neue",="" helvetica,="" arial,="" sans-serif;="" font-size:="" 16px;="" letter-spacing:="" 0.48px;="" background-color:="" rgb(252,="" 252,="" 252);"=""><li style="margin-top: 0rem; margin-bottom: 1rem;"> <p helvetica="" neue",="" helvetica,="" arial,="" sans-serif;="" font-size:="" 16px;="" letter-spacing:="" 0.48px;="" background-color:="" rgb(252,="" 252,="" 252);"="" hiragino="" sans="" gb",="" "microsoft="" yahei",="" rgb(245,="" 245,="" 245);="" color:="" rgb(7,="" 6,="" 5);"="" style="color: rgb(0, 0, 0); margin: 0rem 0px 1rem;">Rigol RSA3000E 系列是一款紧凑轻巧的频谱分析仪系列，具有卓越的性能标准频谱分析功能，并结合了实时频谱分析仪，可以永远不会错过任何持续时间超过 7.45 µs 的信号。集成 WiFi、蓝牙和其他现代射频技术的工程师面临着跳频信号、信道冲突和频谱干扰等复杂挑战。 实时频谱分析仪为射频分析带来了时间维度，从而更容易监控和表征这些复杂的射频系统。 RSA3000E 结合了行业领先的实时性能（7.45µs 100% POI）、丰富的数据显示和高级触发选项，使用户能够快速捕获、识别和分析这些复杂事件。 Rigol 的新型 RSA3000E 系列频谱分析仪通过增加实时频谱触发和分析功能重新定义了通用频谱分析仪的产品类别，并设定了新的性能和价格水平。 RSA3000E 系列具有 10.1 英寸触摸屏显示器、紧凑的设计和易于使用的界面和操作，非常适合用于射频和无线测试和生产中的台式或现场应用程序，例如物联网、RFID、模拟和数字调制信号。 Embedded-System-Designer 可以交叉触发和分析总线信号，如 IC2、SPI 和 RF 信号。 10 MHz 的实时带宽和频率模板触发可让您可视化、隔离和捕获信号，以分析它们在幅度、频率和时间上的行为。 如果持续时间超过 7.45 µs，则新的频谱分析仪能够 100% 触发和捕获信号。 RSA3000E 在其通用频谱分析仪模式下具有可设置为低至 10 Hz 的 RBW、低至 -161 dBm（典型值）的 DANL（显示平均噪声电平）和 1ms 全跨度扫描。 9KHz、120kHz 和准峰值等 EMI 滤波器和检测器是标准配置。 可扩展性：前置放大器、高稳定性时钟、高级测量套件、EMI 预一致性测试软件可作为可选添加。
<h2 helvetica="" neue",="" helvetica,="" arial,="" sans-serif;="" letter-spacing:="" 0.48px;="" background-color:="" rgb(252,="" 252,="" 252);"="" microsoft="" yahei",="" stheiti,="" rgb(245,="" 245,="" 245);="" line-height:="" 2rem;="" color:="" rgb(7,="" 6,="" 5);"="" style="color: rgb(0, 0, 0); margin: 2.5rem 0px 2rem; font-size: 2.2rem;">RSA3000E 系列</h2><p helvetica="" neue",="" helvetica,="" arial,="" sans-serif;="" font-size:="" 16px;="" letter-spacing:="" 0.48px;="" background-color:="" rgb(252,="" 252,="" 252);"="" hiragino="" sans="" gb",="" "microsoft="" yahei",="" rgb(245,="" 245,="" 245);="" color:="" rgb(7,="" 6,="" 5);"="" style="color: rgb(0, 0, 0); margin: 0rem 0px 1rem;">
<ul helvetica="" neue",="" helvetica,="" arial,="" sans-serif;="" font-size:="" 16px;="" letter-spacing:="" 0.48px;="" background-color:="" rgb(252,="" 252,="" 252);"="" hiragino="" sans="" gb",="" "microsoft="" yahei",="" rgb(245,="" 245,="" 245);="" color:="" rgb(7,="" 6,="" 5);"="" style="color: rgb(0, 0, 0); padding: 0px; margin: 0rem 0px 2.5rem; list-style-position: unset; list-style-image: unset;">
	<li>9 kHz 至 3 或 4.5 GHz 频率范围</li>
	<li>10.1 英寸电容式触摸屏显示器</li>
	<li>显示的平均噪音水平低至 -161 dBm 与选配前置放大器</li>
	<li>10 MHz 标准实时分析带宽（40 MHz 选项）</li>
	<li>频率模板触发、中频功率电平触发和外部触发</li>
	<li>7 种实时可视化模式</li>
	<li>100% POI 低至 7. 45 µs</li>
	<li>10 Hz 最小分辨率带宽 (RBW)（1 Hz 选项）</li>
	<li>1 ms 全跨度扫描速度</li>
	<li>EMI RBW 和检测器标准（200 Hz、9 kHz、120 kHz、1 MHz）</li>
	<li>提供跟踪发生器和 VSWR 测量</li><li style="list-style-position: unset; list-style-image: unset; list-style-type: circle; margin-top: 0rem; margin-bottom: 1rem;"><table class="table table-striped js-responsive-table" style="border-spacing: 0px; border-collapse: collapse; background-color: rgb(252, 252, 252); width: 1250px; max-width: 100%; color: rgb(7, 6, 5); font-size: 16px; letter-spacing: 0.48px; height: 136px;"><thead class="thead-light"><tr style="vertical-align: bottom; border-top: 0px; border-bottom: 2px solid rgb(221, 221, 221); height: 34px;"><th style="padding: 25px 15px 10px; line-height: 1.5; text-align: left; vertical-align: top; text-transform: uppercase; color: rgb(74, 73, 72); letter-spacing: 0.06em; width: 100px; height: 34px;">楷模</th><th style="padding: 25px 15px 10px; line-height: 1.5; text-align: left; vertical-align: top; width: 96px; height: 34px;">最高带宽</th><th style="padding: 25px 15px 10px; line-height: 1.5; text-align: left; vertical-align: top; text-transform: uppercase; color: rgb(74, 73, 72); letter-spacing: 0.06em; width: 123.2px; height: 34px;">EMI/准峰值</th><th style="padding: 25px 15px 10px; line-height: 1.5; text-align: left; vertical-align: top; width: 76px; height: 34px;">升级配件</th><th style="padding: 25px 15px 10px; line-height: 1.5; text-align: left; vertical-align: top; width: 116px; height: 34px; text-transform: uppercase; letter-spacing: 0.06em; color: rgb(74, 73, 72);">预放大器</th><th style="padding: 25px 15px 10px; line-height: 1.5; text-align: left; vertical-align: top; text-transform: uppercase; color: rgb(74, 73, 72); letter-spacing: 0.06em; width: 79.2px; height: 34px;">跟踪源</th></tr></thead><tbody><tr class="accordion-opened" style="vertical-align: top; border-top: 1px solid rgb(221, 221, 221); background-color: rgb(249, 249, 249); height: 17px;"><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top; width: 100px; height: 17px;">RSA3015E</td><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top; width: 96px; height: 17px;">1.5GHz</td><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top; width: 123.2px; height: 17px;">选项</td><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top; width: 76px; height: 17px;">选项</td><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top; width: 116px; height: 17px;">选项</td><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top; width: 79.2px; height: 17px;"> </td></tr><tr class="accordion-opened" style="vertical-align: top; border-top: 1px solid rgb(221, 221, 221); height: 34px;"><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top; width: 100px; height: 34px;">RSA3015E-TG</td><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top; width: 96px; height: 34px;">1.5GHz</td><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top; width: 123.2px; height: 34px;">选项</td><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top; width: 76px; height: 34px;">选项</td><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top; width: 116px; height: 34px;">选项</td><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top; width: 79.2px; height: 34px;">是的</td></tr><tr class="accordion-opened" style="vertical-align: top; border-top: 1px solid rgb(221, 221, 221); background-color: rgb(249, 249, 249); height: 17px;"><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top; width: 100px; height: 17px;">RSA3030E</td><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top; width: 96px; height: 17px;">3GHz</td><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top; width: 123.2px; height: 17px;">选项</td><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top; width: 76px; height: 17px;">选项</td><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top; width: 116px; height: 17px;">选项</td><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top; width: 79.2px; height: 17px;"> </td></tr><tr class="accordion-opened" style="vertical-align: top; border-top: 1px solid rgb(221, 221, 221); height: 34px;"><td style="padding: 10px 15px 20px; line-height: 1.5; vertical-align: top; width: 100px; height: 34px;">RSA3030E-TG</td><td style="padding: 10px 15px 20px; line-height: 1.5; vertical-align: top; width: 96px; height: 34px;">3GHz</td><td style="padding: 10px 15px 20px; line-height: 1.5; vertical-align: top; width: 123.2px; height: 34px;">选项</td><td style="padding: 10px 15px 20px; line-height: 1.5; vertical-align: top; width: 76px; height: 34px;">选项</td><td style="padding: 10px 15px 20px; line-height: 1.5; vertical-align: top; width: 116px; height: 34px;">选项</td><td style="padding: 10px 15px 20px; line-height: 1.5; vertical-align: top; width: 79.2px; height: 34px;">是的</td></tr></tbody></table></li><li style="list-style-position: unset; list-style-image: unset; list-style-type: circle; margin-top: 0rem; margin-bottom: 1rem;"><table class="table table-striped js-responsive-table" style="border-spacing: 0px; border-collapse: collapse; background-color: rgb(252, 252, 252); width: 1250px; max-width: 100%; color: rgb(7, 6, 5); font-size: 16px; letter-spacing: 0.48px;"><thead class="thead-light"><tr style="vertical-align: bottom; border-top: 0px; border-bottom: 2px solid rgb(221, 221, 221);"><th style="padding: 25px 15px 10px; line-height: 1.5; text-align: left; vertical-align: top; text-transform: uppercase; color: rgb(74, 73, 72); letter-spacing: 0.06em; font-size: 1.2rem;">概述</th><th style="padding: 25px 15px 10px; line-height: 1.5; text-align: left; vertical-align: top; text-transform: uppercase; color: rgb(74, 73, 72); letter-spacing: 0.06em; font-size: 1.2rem;">RSA3000E</th></tr></thead><tbody><tr class="accordion-opened no-pointer" style="vertical-align: top; border-top: 1px solid rgb(221, 221, 221); background-color: rgb(249, 249, 249);"><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top;">频率范围</td><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top;">9 kHz - 1.5GHz</td></tr><tr class="accordion-opened no-pointer" style="vertical-align: top; border-top: 1px solid rgb(221, 221, 221);"><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top;">频率分辨率</td><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top;">10赫兹</td></tr><tr class="accordion-opened no-pointer" style="vertical-align: top; border-top: 1px solid rgb(221, 221, 221); background-color: rgb(249, 249, 249);"><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top;">相位噪声（典型值）</td><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top;">0 Hz（零跨度），10 Hz - 3 GHz</td></tr><tr class="accordion-opened no-pointer" style="vertical-align: top; border-top: 1px solid rgb(221, 221, 221);"><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top;">DANL</td><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top;">-136 dBm（-161 dBm，带可选前置放大器）</td></tr><tr class="accordion-opened no-pointer" style="vertical-align: top; border-top: 1px solid rgb(221, 221, 221); background-color: rgb(249, 249, 249);"><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top;">展示</td><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top;">25,7 cm (10.1") TFT-Color-LCD 触摸显示器（1024 × 600 像素）</td></tr><tr class="accordion-opened no-pointer" style="vertical-align: top; border-top: 1px solid rgb(221, 221, 221);"><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top;">接口</td><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top;">USB-主机、USB、LAN、GPIB</td></tr><tr class="accordion-opened no-pointer" style="vertical-align: top; border-top: 1px solid rgb(221, 221, 221); background-color: rgb(249, 249, 249);"><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top;">方面</td><td style="padding: 10px 15px; line-height: 1.5; vertical-align: top;">410 毫米 × 224 毫米 × 135 毫米</td></tr><tr class="accordion-opened no-pointer" style="vertical-align: top; border-top: 1px solid rgb(221, 221, 221);"><td style="padding: 10px 15px 20px; line-height: 1.5; vertical-align: top;">重量</td><td style="padding: 10px 15px 20px; line-height: 1.5; vertical-align: top;">4.65 公斤 </td></tr></tbody></table></li>
</ul>
 </li>
</ul>

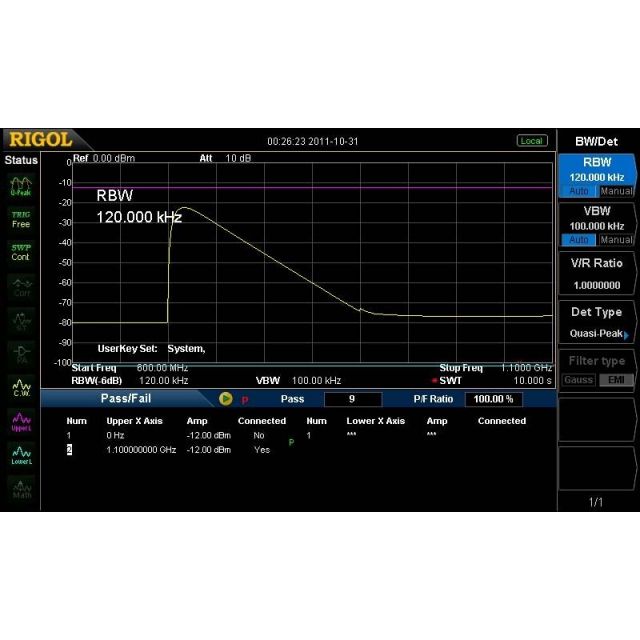

通过内置EMI测试软件完成传导/辐射的预测试

RSA3000E内置EMI预测试应用软件，结合符合CISPR标准的滤波器，对产品进行传导及辐射的预测试，从而发现其传导/辐射骚扰源并改善，加速产品上市。
低至1Hz的分辨率带宽

分辨频率相近的信号对于验证许多RF器件和系统至关重要。使用RSA3000E仅为1 Hz的RBW分辨率带宽，可以查看相邻信号的更多细节。
优异的本底噪声减少对微弱信号测试的影响

微弱信号的测试容易受到频谱仪本身的本底噪声影响。RSA3000E系列显示平均噪声电平低至-161dBm，可以有效保证对微弱信号的测试能力。

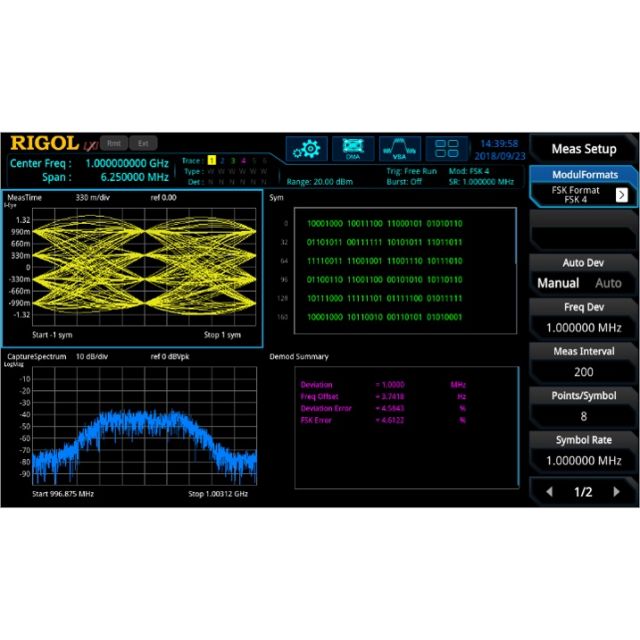

ASK/FSK解调分析

ASK/FSK解调分析软件可以帮助工程师对如TPMS，PKE/RKE等信号进行解调分析，得到信号调制质量的参数，帮助产品快速上市
出色的相位噪声指标

优秀的扫频性能指标，相位噪声低至-102dBc/Hz
使用多点触控屏快速完成操作

您可以使用RSA3000E提供10.1英寸多点触控电容屏进行快速的设置，并支持对波形进行拖动、展开、缩放等多种手势操作，提供人性化交互体验，最大程度节约您的时间。

RSA3000E-ASK/FSK

不含税价： ￥3522.12

含税价： ￥3980.00 起

加入购物车
RSA3000E-EMI

不含税价： ￥5292.04

含税价： ￥5980.00 起

加入购物车
RSA3000E-AMK

不含税价： ￥3522.12

含税价： ￥3980.00 起

加入购物车
RSA3000E-EMC

不含税价： ￥2637.17

含税价： ￥2980.00 起

加入购物车
RSA3000E-PA

不含税价： ￥2637.17

含税价： ￥2980.00 起

加入购物车
VB1032

不含税价： ￥3522.12

含税价： ￥3980.00 起

加入购物车
Ultra Spectrum

不含税价： ￥575.22

含税价： ￥650.00 起

加入购物车
DSA Utility Kit

不含税价： ￥4336.28

含税价： ￥4900.00 起

加入购物车
VB1080

不含税价： ￥4849.56

含税价： ￥5480.00 起

加入购物车
NFP-3

不含税价： ￥2646.02

含税价： ￥2990.00 起

加入购物车
RM6041

不含税价： ￥1316.81

含税价： ￥1488.00 起

加入购物车
ATT03301H

不含税价： ￥1415.93

含税价： ￥1600.00 起

加入购物车
RF Attenuator Kit

不含税价： ￥3185.84

含税价： ￥3600.00 起

加入购物车
RF CATV Kit

不含税价： ￥2566.37

含税价： ￥2900.00 起

加入购物车
RF Adaptor Kit

不含税价： ￥1946.90

含税价： ￥2200.00 起

加入购物车

固件下载

文件名	版本	发布日期	操作
RSA3000E固件升级	V00.03.05.00.02	2022-08-17	下载

软件下载

文件名	版本	发布日期	操作
TX1000 软件	00.01.00.02	2021-10-26	下载
Ultra Spectrum 软件	V00.01.00.29	2021-10-26	下载
Ultra Sigma 帮助文档	V1.0	2021-10-26	下载
Ultra Sigma 软件安装包	00.01.06.01	2021-10-26	下载
Ultra Sigma patch for RSA	V1.0	2021-10-26	下载

手册下载

文件名	版本	发布日期	操作
RSA3000E用户手册	V1.0	2021-10-26	下载
RSA3000E数据手册	V1.0	2021-10-26	下载
NFP-3用户手册	V1.0	2021-10-26	下载
RSA3000机架手册	V1.0	2021-10-26	下载
EMI用户手册	V1.0	2021-10-26	下载
RSA3000E编程手册	V1.0	2021-10-26	下载
EMI编程手册	V1.0	2021-10-26	下载
RSA3000&3000E&5000 Open Source Acknowledgment	V1.0	2021-10-26	下载
