DG5000系列函数/任意波形发生器 DG5351

DG5000系列函数/任意波形发生器 DG5351

集函数发生器、任意波形发生器、脉冲发生器、码型发生器、IQ基带源、中频源、跳频源，多种功能于一身

最高输出频率 350MHz

通道数 1CH

垂直分辨率 14bits

采样率 1Gsa/s

任意波长度 128M

现货

标配附件

优惠券满￥2000.00减￥50.00 1种优惠券

数量：

9台

市场价： ￥85800.00 节省0%

含税价： ￥85800.00 起

提示：

卖家承担运费（偏远地区除外）

立即购买加购物车/询价单添加到常购清单

描述
DG5000 函数/任意波形发生器型号
技术特征
函数/任意波形发生器配件
软件和固件
样本&手册下载

加入购物车

<p style="text-align: center;"><embed src="https://alc-sh-ecdata.oss-cn-shanghai.aliyuncs.com/8a22c282c306140e0e5afb77b9a00877.pdf" width="1280" height="680"></embed></p><p> </p>
<ul>
	<li>    350MHz最大正弦输出频率，1GSa/s采样率，14bit分辨率。</li>
	<li>    单通道。</li>
	<li>    16+2通道数字输出模块（可选）与模拟通道一起可以重建日常工作中更多的混合信号。</li>
	<li>    支持外部功率放大器（可选），可在线配置。</li>
	<li>    支持跳频输出（可选），跳频间隔可达80ns，可任意编辑跳频图案。</li>
	<li>    14种标准波形功能。正弦波、方波、斜波、脉冲、噪声、辛克、指数上升、指数下降、心电图、高斯、哈弗斯、洛伦兹、双音和直流。</li>
	<li>    脉冲的上升/下降时间可以单独调整。</li>
	<li>    可以编辑最大512kpts的任意波形，输出最大128Mpts的任意波形。</li>
	<li>    支持AM、FM、PM、ASK、FSK、PSK和PWM调制。</li>
	<li>    支持用户自定义的IQ矢量信号调制和IQ基带/IF源输出。</li>
	<li>    支持扫频和突发输出。</li>
	<li>    丰富的I/O：波形输出、同步信号输出、调制输入、10MHz时钟输入/输出、触发输入/输出。</li>
	<li>    能够存储和调用波形数据和仪器状态，并支持多种文件类型。标准配置为1GBytes闪存。</li>
	<li>    丰富的标准接口：双USB主机、USB设备、LAN和GPIB（IEEE-488.2）。</li>
	<li>    与RIGOL USB-TMC数字示波器无缝互连，用于加载和重现波形。</li>
	<li>    支持FAT文件的USB闪存设备存储。</li>
	<li>    支持PictBridge打印机。</li>
	<li>    提供安全锁孔。</li>
	<li>    支持通过10/100M以太网网络远程控制。</li>
	<li>    符合LXI-C仪器标准（1.2版）。</li>
	<li>    提供中文和英文的内置帮助和输入方法。</li>
	<li>    提供功能强大的波形编辑PC软件。</li>
	<li>    4.3英寸，16M真彩色TFT液晶显示器。
</li>
</ul>

型号	市场价	含税价	货期	最高输出频率	通道数	垂直分辨率	采样率	任意波长度
函数/任意波形发生器 DG5352【二手】	￥115800.00	￥46030.00	现货	350MHz	2CH	14bits	1Gsa/s	128M
函数/任意波形发生器 DG5352【翻新机】	￥115800.00	￥61374.00	现货	350MHz	2CH	14bits	1Gsa/s	128M
DG5000系列函数/任意波形发生器 DG5352	￥115800.00	￥115800.00	现货	350MHz	2CH	14bits	1Gsa/s	128M
DG5000系列函数/任意波形发生器 DG5351	￥85800.00	￥85800.00	现货	350MHz	1CH	14bits	1Gsa/s	128M
DG5000系列函数/任意波形发生器 DG5252	￥63800.00	￥63800.00	现货	250MHz	2CH	14bits	1Gsa/s	128M
DG5000系列函数/任意波形发生器 DG5251	￥47800.00	￥47800.00	现货	250MHz	1CH	14bits	1Gsa/s	128M
DG5000系列函数/任意波形发生器 DG5102	￥33800.00	￥33800.00	现货	100MHz	2CH	14bits	1Gsa/s	128M
DG5000系列函数/任意波形发生器 DG5101	￥25800.00	￥25800.00	现货	100MHz	1CH	14bits	1Gsa/s	128M
DG5000系列函数/任意波形发生器 DG5072	￥18800.00	￥18800.00	现货	70MHz	2CH	14bits	1Gsa/s	128M
DG5000系列函数/任意波形发生器 DG5071	￥12800.00	￥12800.00	现货	70MHz	1CH	14bits	1Gsa/s	128M

1G Sa/s采样率，14bits垂直分辨率

任意波频率高达50MHz，且播放模式下采样率可调。幅度准确度达到“±设置值的1%±1mVpp”。
丰富的扫频功能

支持由低频向高频或由高频向低频扫描输出，扫描类型包括线性、对数和步进，可设定“标记”频率，满足更多幅频测试应用需求。
丰富的模拟/数字调制功能

调制类型包括AM、FM、PM、ASK、FSK、PSK、PWM，且支持内部和外部调制源，满足更多教学或通信系统测试的需求。

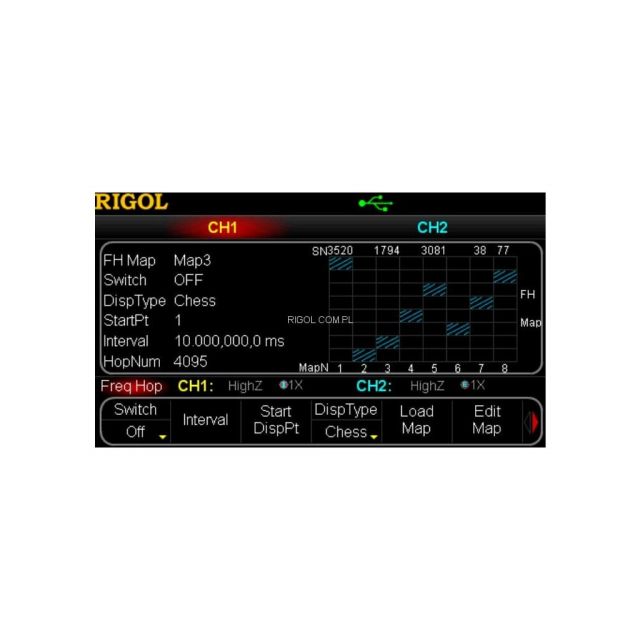

支持跳频功能

最小跳频间隔达80ns，最多可编辑4096个跳频频点。可满足跳频通信教学及相关测试常见需求。
支持内外IQ调制功能

调制方式包括4QAM、8QAM、16QAM、32QAM、64QAM、BPSK、QPSK、OQPSK、8PSK、16PSK，且支持内部和外部调制源。
丰富的接口

提供标准USB，GPIB，LAN(LXI)远程通信接口，采用标准VISA驱动，方便系统集成客户的测试需求。通过选配数字逻辑输出模块DG-POD-A可输出16路数字信号，实现模拟混合信号发生器功能。

品名	市场价	含税价	货期	简述	操作
函数/任意波形发生器 DG5000选件跳频软件 FH-DG5000	￥15800.00	￥15800.00起	天	DG5000选附件跳频软件	加入购物车

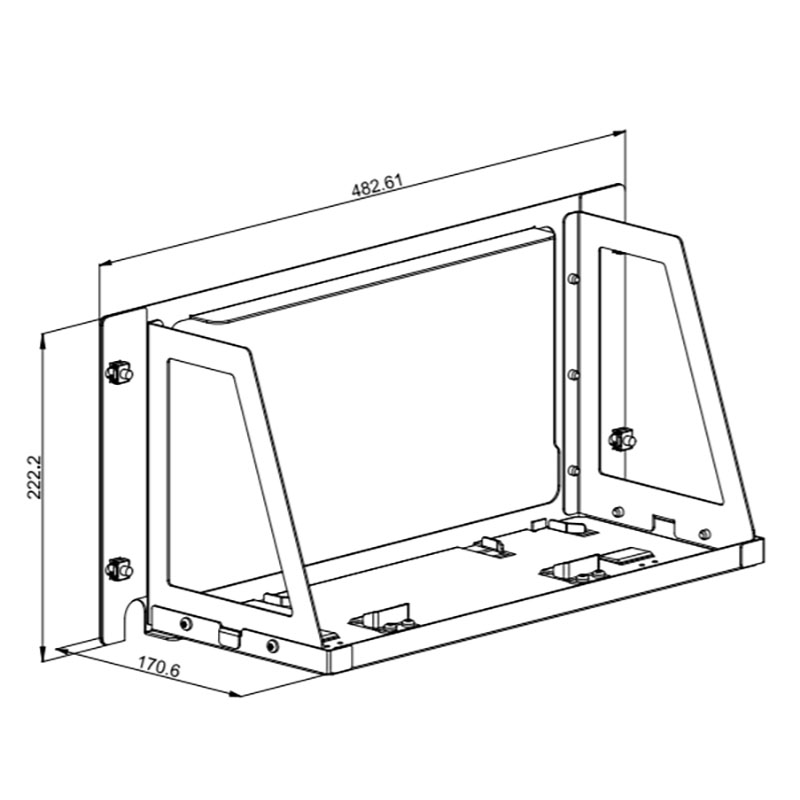

函数/任意波形发生器 DG5000选件机架安装套件 RM-DG5000	￥1600.00	￥1600.00起	天	DG5000选附件机架安装套件	加入购物车
函数/任意波形发生器 DG5000选件射频线缆 CB-SMB-BNC-FM-100	￥200.00	￥200.00起	天	DG5000选附件射频线缆	加入购物车

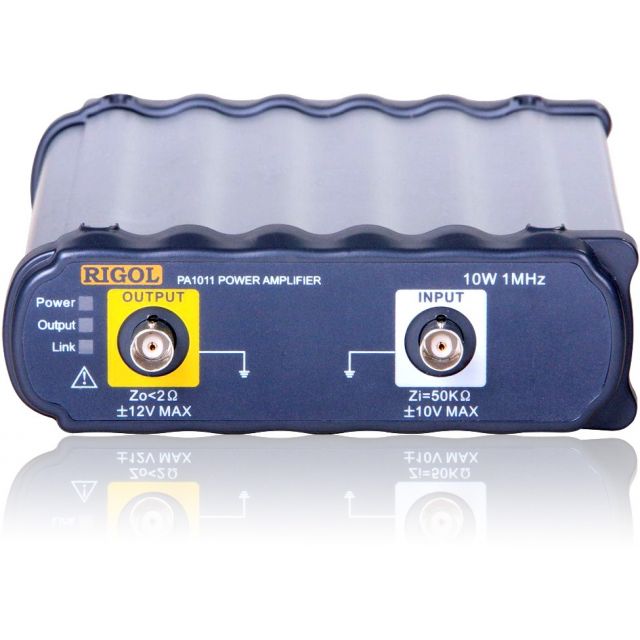

函数/任意波形发生器信号源通用选件 10W功率放大器模块 PA1011	￥1980.00	￥1980.00起	天	信号源通用选附件功率放大器	加入购物车

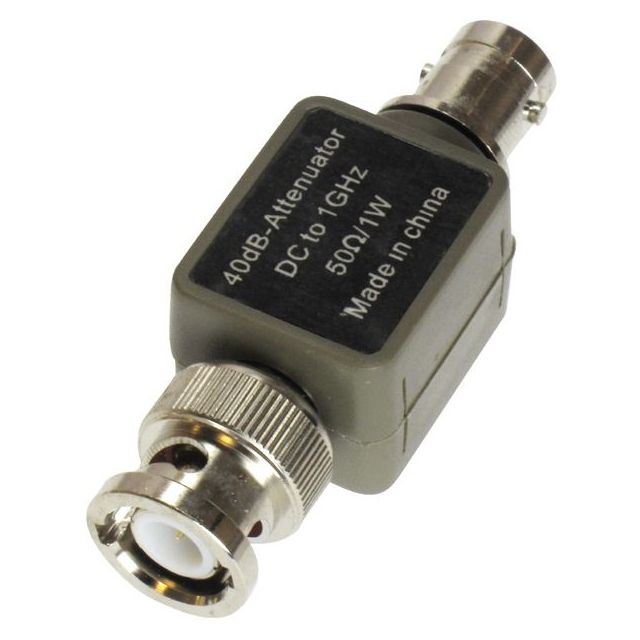

函数/任意波形发生器信号源通用选件 40dB衰减器 (50Ω, 1W) RA5040K	￥280.00	￥280.00起	天	信号源通用选附件 40dB衰减器	加入购物车
通用选件一根BNC线缆 CB-BNC-BNC-MM-100	￥50.00	￥50.00起	天	BNC同轴线	加入购物车

固件下载

文件名	版本	发布日期	操作
DG5000固件升级	00.01.13.	2020-02-25	下载

软件下载

文件名	版本	发布日期	操作
Ultra Station (PC) Installer	00.01.04.07	2024-03-18	下载
Ultra Station 帮助文档	V1.0	2021-10-26	下载
Ultra Sigma帮助文档	V1.0	2021-10-26	下载
Ultra Sigma软件安装包	00.01.06.01	2021-10-26	下载
DG5000 IVI驱动	00.01.00.06	2021-10-26	下载

手册下载

文件名	版本	发布日期	操作
DG5000用户手册	V2.0	2021-10-25	下载
DG5000快速指南	V1.0	2021-12-01	下载
DG5000数据手册	V3.0	2023-12-13	下载
DG5000机架手册	v1.0	2021-12-01	下载
DG5000编程手册	v1.0	2024-03-27	下载
