MSO5000E系列混合信号示波器 MSO5152-E

MSO5000E系列混合信号示波器 MSO5152-E

150MHz带宽，2通道，最高实时采样率 4GSa/s，最大存储深度 100Mpts(opt.)，内置信号源 1CH（opt.），最高波形捕获率 300,000wfms/s

模拟带宽 150MHz

模拟通道数 2

最高实时采样率 4GSa/s

最大存储深度 100Mpts(opt.)

数字通道 16

内置信号源 1CH（opt.）

最高波形捕获率 300,000wfms/s

现货

标配附件

优惠券满￥2000.00减￥50.00 1种优惠券

数量：

4台

市场价： ￥8999.00 节省50%

含税价： ￥4520.00 起

提示：

卖家承担运费（偏远地区除外）

立即购买加购物车/询价单添加到常购清单

描述
MSO5000E 数字示波器型号
技术特征
数字示波器配件
软件和固件
样本&手册下载

加入购物车

<ul>
	<li>模拟带宽：150 MHz</li>
	<li>2个模拟通道，1个EXT通道，标准配置16个数字通道（需要订购探头选件）</li>
	<li>高达 4 GSa/s 的实时采样率</li>
	<li>高达 100 Mpts 的内存深度（可选）</li>
	<li>高波形捕获率（超过 300,000 wfm/s）</li>
	<li><font style="background-color: rgb(252, 252, 252); color: rgb(7, 6, 5); font-family: Roboto, " helvetica="" neue",="" helvetica,="" arial,="" sans-serif;="" letter-spacing:="" 0.48px;="" vertical-align:="" inherit;"="">自动测量41个波形参数；<font style="background-color: rgb(252, 252, 252); color: rgb(7, 6, 5); font-family: Roboto, " helvetica="" neue",="" helvetica,="" arial,="" sans-serif;="" letter-spacing:="" 0.48px;="" vertical-align:="" inherit;"="">全内存硬件测量功能</li>
	<li>多种串行协议触发和解码</li>
	<li>高达450,000帧的硬件实时和不间断的波形录制和播放功能</li>
	<li>独立搜索、导航键和事件表</li>
	<li>内置高级功率分析软件（选件）</li>
	<li>用于回路测试分析的波特图</li>
	<li>将 7 种独立仪器集成到 1 中，包括数字示波器、逻辑分析仪、频谱分析仪、任意波形发生器、数字电压表、频率计数器和累加器以及协议分析仪</li>
	<li>9英寸电容式多点触控屏，256级亮度分级显示，具有色彩持久性</li>
	<li>提供多种接口：USB HOST & DEVICE、LAN(LXI)、HDMI、TRIG OUT 和 USB-GPIB</li>
	<li>网页控制远程命令</li>
	<li>独特的在线版本升级</li>
	<li>新颖精致的工业设计，操作简单</li>
</ul>

型号	描述	市场价	含税价	货期	模拟带宽	模拟通道数	最高实时采样率	最大存储深度	数字通道	内置信号源	最高波形捕获率	操作
MSO5000E系列混合信号示波器 MSO5152-E		￥8999.00	￥4520.00	现货	150MHz	2	4GSa/s	100Mpts(opt.)	16	1CH（opt.）	300,000wfms/s

开关电源环路分析功能——伯德图

MSO5000-E标配伯德图功能，可以直观地提供测试曲线及数据，帮助工程师通过分析相位裕度和增益裕度等参数，快捷判断系统稳定性。
七合一集成示波器

集7种独立仪器于一体，包括一台示波器、一台16 通道逻辑分析仪、一台频谱分析仪、一台任意波发生器、一台数字电压表、一台高精度频率计和累加器以及一台协议分析仪。
超高的采样带宽比

MSO5000-E 系列提供了150 MHz 带宽下最高4 GSa/s 的实时采样率，26 倍的采样带宽比使其在同级别示波器产品中占据领先地位，同时具备100 Mpts 的超长波形存储深度。
9英寸多点触控电容屏

9英寸多点触控电容屏，支持多种手势操作，给使用者提供最大限度优化地交互体验。
波形捕获率高达每秒30万次

高达300,000 wfms/s 的波形捕获率，可以快速地发现信号中存在的毛刺和其他偶发事件，从而极大地提高了工程师的调试效率。
全内存硬件测量

同时观察并准确测量两路频率相差很大的信号，全内存硬件测量可以在具有340k 个上升沿的波形中测得准确的频率值

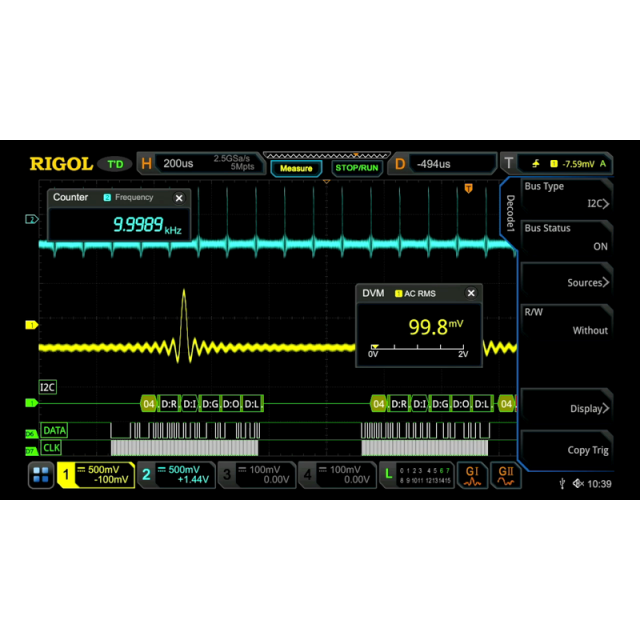

丰富的触发和协议解码

丰富的串行协议解码，能够同时解码2条串行总线，且全内存数据分析及解码事件表显示可以帮助工程师快速发现系统故障并定位误码波形，大大提高了整体系统信号的调试效率
便捷的Web Control远程控制

用户只需在Web 浏览器的地址栏内输入示波器的IP 地址，就可以打开Web Control 控制软件，轻松搞定远程控制。

品名	市场价	含税价	货期	简述	操作
MSO5000E系列示波器选件 MSO5000-E-1RL	￥1799.00	￥1799.00起	天	MSO5000E选件 MSO5000-E-1RL	加入购物车
MSO5000E系列示波器选件 MSO5000-E-BND	￥3999.00	￥3999.00起	天	MSO5000E选件 MSO5000-E-BND	加入购物车

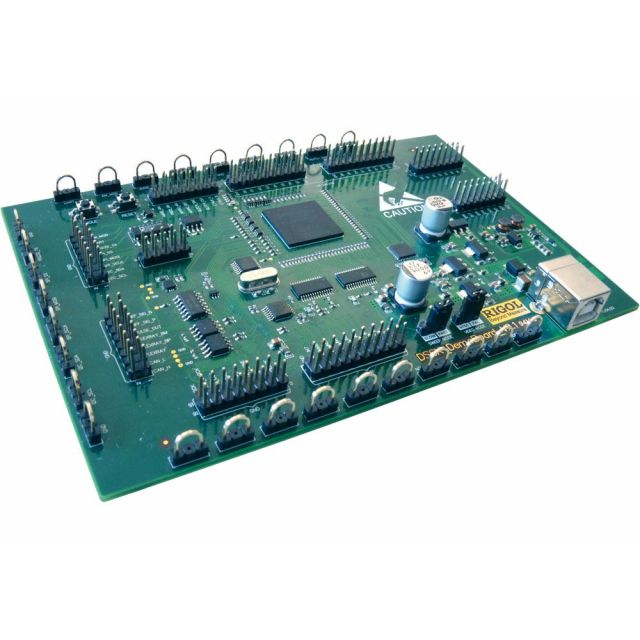

示波器通用附件 DK-DS6000, 数字示波器演示板	￥980.00	￥980.00起	天	示波器通用附件演示板	加入购物车
示波器通用附件 RP1025D, 高压差分探头	￥2900.00	￥2900.00起	天	• 带宽：DC~25 MHz • 最大电压≤1400 Vpp（DC+AC 峰峰值） • 示波器兼容性：RIGOL 所有系列。	加入购物车
示波器通用附件 RP1050D, 高压差分探头	￥3900.00	￥3900.00起	天	• 带宽：DC~50 MHz • 最大电压≤7000 Vpp（DC+AC 峰峰值） • 示波器兼容性：RIGOL 所有系列。	加入购物车
示波器通用附件 RP1100D, 高压差分探头	￥4900.00	￥4900.00起	天	• 带宽：DC~100 MHz • 最大电压≤7000 Vpp（DC+AC 峰峰值） • 示波器兼容性：RIGOL 所有系列。	加入购物车
示波器通用附件 RP1001C, 电流探头	￥4900.00	￥4900.00起	天	• 带宽：DC~300 kHz • 最大输入直流：±100 A 交流峰峰值：200 A 交流有效值：70 A • 示波器兼容性：RIGOL 所有系列。	加入购物车
示波器通用附件 RP1002C, 电流探头	￥9900.00	￥9900.00起	天	• 带宽：DC~1 MHz • 最大输入直流：±70 A 交流峰峰值：140 A 交流有效值：50 A • 示波器兼容性：RIGOL 所有系列。	加入购物车
示波器通用附件 RP1003C, 电流探头	￥19800.00	￥19800.00起	天	• 带宽：DC~50 MHz • 最大输入交流峰峰值：50 A（非连续）交流有效值：30 A • 示波器兼容性：RIGOL 所有系列。 • 必须订购 RP1000P 探头电源。	加入购物车
示波器通用附件 RP1004C, 电流探头	￥28800.00	￥28800.00起	天	• 带宽：DC~100 MHz • 最大输入交流峰峰值：50 A（非连续）交流有效值：30 A • 示波器兼容性：RIGOL 所有系列。 • 必须订购 RP1000P 探头电源。	加入购物车
示波器通用附件 RP1005C, 电流探头	￥25800.00	￥25800.00起	天	• 带宽：DC~10 MHz • 最大输入交流峰峰值：300 A（非连续），500 A（@脉宽 ≤30 μs）交流有效值：150 A • 示波器兼容性：RIGOL 所有系列。 • 必须订购 RP1000P 探头电源。	加入购物车
示波器通用附件 RP1000P- RP1003/4/5/6标准适配电源, 电流探头电源	￥8800.00	￥8800.00起	天	电流探头电源	加入购物车
示波器通用附件 RP1010H 高压探头 10kV 40MHz 1000:1	￥2000.00	￥2000.00起	天	高压探头	加入购物车
示波器通用附件 RP1018H 高压探头 18kV 150MHz 1000:1	￥4000.00	￥4000.00起	天	高压探头	加入购物车
示波器通用附件 UPA-DS, 电源分析选件	￥6098.00	￥6098.00起	天	电源分析选件	加入购物车
示波器通用附件 PVP2350, 无源高阻探头（350MHz）	￥300.00	￥300.00起	天	DHO1204/DHO1202 分别标配 4/2 套无源高阻探头（350MHz）	加入购物车
示波器通用附件 PHA0150, 高压差分探头（70MHz，1500V）	￥4900.00	￥4900.00起	天	高压差分探头（70MHz，1500V）	加入购物车
示波器通用附件 PHA1150, 高压差分探头（100MHz，1500V）	￥6500.00	￥6500.00起	天	高压差分探头（100MHz，1500V）	加入购物车
通用选件 9针RS232电缆（母头 - 母头、交叉线） CB-DB9-DB9-F-F-150	￥89.00	￥89.00起	天	通用选附件 CB-DB9-DB9-F-F-150	加入购物车
通用选件一根BNC线缆 CB-BNC-BNC-MM-100	￥50.00	￥50.00起	天	BNC同轴线	加入购物车
MSO5000系列示波器选件 PLA2216, 16通道逻辑分析仪探头	￥3999.00	￥3999.00起	天	16通道逻辑分析仪探头（MSO5000/DHO900系列专用）	加入购物车
示波器通用附件 RP1300H, 高压单端探头	￥500.00	￥500.00起	天	• 衰减比：100:1 • 带宽：DC~300 MHz • CAT I 2000 V（DC+AC） • CAT II 1500 V（DC+AC） • 示波器兼容性：RIGOL 所有系列。	加入购物车

文件名	版本	发布日期	操作
MSO5000-E固件升级	v00.01.01.01.06	2021-10-29	下载

文件名	版本	发布日期	操作
Ultra Scope 软件	V00.01.02.13	2021-10-29	下载
Ultra Sigma 帮助文档	V1.0	2021-10-29	下载
Ultra Sigma 软件安装包	V00.01.06.01	2021-10-29	下载

手册下载

文件名	版本	发布日期	操作
MSO5000-E系列数据手册	V2.0	2021-10-29	下载
MSO5000-E用户手册	V2.0	2021-10-29	下载
MSO5000-E系列性能校验手册	V1.1	2021-10-29	下载
MSO5000-E编程手册	V2.0	2021-10-29	下载
MSO5000-E开源声明	V1.0	2021-10-29	下载
