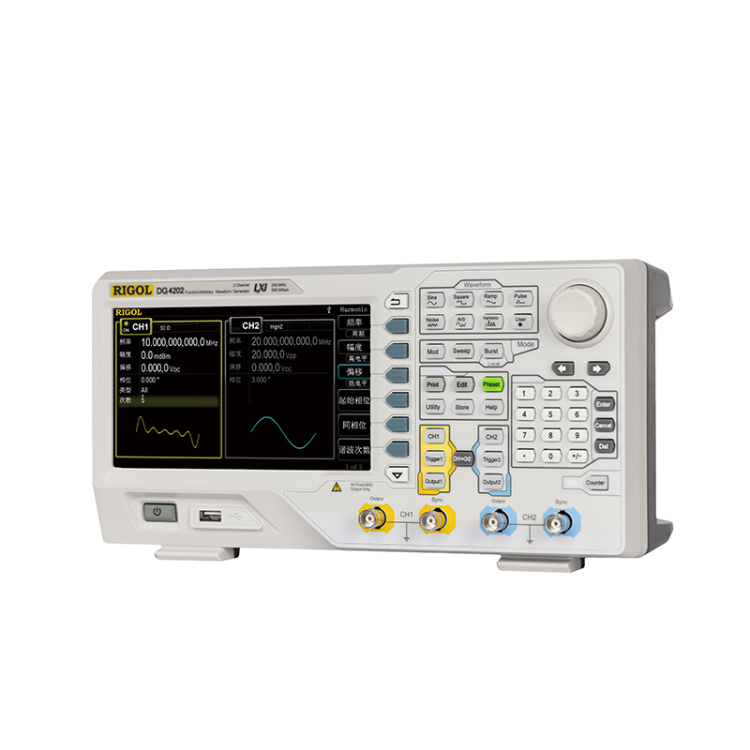

函数/任意波形发生器 DG4202【翻新机】

函数/任意波形发生器 DG4202【翻新机】

DG4000系列展示样机全面校准、二手翻新，3年质保；最高输出频率：200MHz, 通道数：2CH, 垂直分辨率：14bits, 采样率：500Msa/s, 任意波长度：16K

最高输出频率 200MHz

通道数 2CH

垂直分辨率 14bits

采样率 500Msa/s

任意波长度 16K

现货

标配附件

数量：

1台

市场价： ￥14099.00 节省48%

含税价： ￥7472.00 起

提示：

卖家承担运费（偏远地区除外）

立即购买加购物车/询价单添加到常购清单

描述
DG4000 函数/任意波形发生器型号
技术特征
函数/任意波形发生器配件
软件和固件
样本&手册下载

加入购物车

<p style="text-align: center;"><embed src="https://alc-sh-ecdata.oss-cn-shanghai.aliyuncs.com/93b022d1ebdd91c5884dbea0627871a7.pdf" width="1280" height="680"></p>
<p> </p>
<ul>
	<li> 200MHz最大输出频率（对于正弦波），500MSa/s采样率，14bits垂直分辨率。</li>
	<li>    精确调整两个通道的相位。</li>
	<li>    支持外部功率放大器模块（选项），具有在线配置功能。</li>
	<li>    150种波形或功能。正弦波、方波、斜波、脉冲、噪声、辛克、指数上升、指数下降、心电图、高斯、哈弗斯、洛伦兹、双音、谐波、视频信号、雷达信号、直流等。</li>
	<li>    可以编辑16kpts的任意波形，支持任意波形的逐点输出。</li>
	<li>    脉冲的上升时间和下降时间可以分别调整。</li>
	<li>    可以输出指定阶数和幅度的谐波，可以输出最高16阶的谐波。</li>
	<li>    支持在基本波形上叠加高斯噪声。</li>
	<li>    各种调制类型。AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、3FSK、4FSK、OSK和PWM调制。</li>
	<li>    支持扫频和突发输出。</li>
	<li>    双通道可分别或同时进行内/外调制和内/外/手动触发。</li>
	<li>    采用直接数字合成器（DDS）技术，提供稳定、精确、纯净、低失真的信号。</li>
	<li>    7英寸、16M真彩色TFT液晶显示器，可同时显示两个通道的参数和图形。</li>
	<li>    双通道可分别或同时输出同步信号。</li>
	<li>    支持分别或同时启用频率耦合、相位耦合和振幅耦合。</li>
	<li>    提供7位数/秒、200MHz的计数器；可测量外部信号的各种参数，如频率、周期、占空比、正脉宽、负脉宽；提供测量结果的统计功能。</li>
	<li>    支持通道间的波形拷贝和状态拷贝。</li>
	<li>    可存储和调用任意波形数据文件和仪器状态文件；支持各种文件类型。</li>
	<li>    丰富的标准接口。USB主机、USB设备和LAN。</li>
	<li>    丰富的I/O：波形输出、同步信号输出、调制输入、10MHz时钟输入/输出和触发输入/输出。</li>
	<li>    支持FAT32格式的USB存储设备（闪存型）存储。</li>
	<li>    支持10/100M以太网网络；用户可以通过网络远程控制仪器。</li>
	<li>    符合LXI核心2011设备仪器标准。</li>
	<li>如您想了解<a href="https://mall.rigol.com/gallery.html?c=1277&use_platform=0%2C1&pages=3" type="url">示波器</a>（<a href="https://mall.rigol.com/gallery.html?c=1277&use_platform=0%2C1&pages=3" type="url">数字示波器</a>）类产品，请访问<a href="https://mall.rigol.com/gallery.html?c=1277&use_platform=0%252C1&pages=3">https://mall.rigol.com/gallery.html?c=1277&use_platform=0%252C1&pages=3</a></li>
	<li>如您想了解<a href="https://mall.rigol.com/gallery.html?cat_id=1349" type="url">频谱仪</a>（<a href="https://mall.rigol.com/gallery.html?cat_id=1349" type="url">频谱分析仪</a>）类产品，请访问<a href="https://mall.rigol.com/gallery.html?cat_id=1349">https://mall.rigol.com/gallery.html?cat_id=1349</a></li>
	<li>如您想了解<a href="https://mall.rigol.com/gallery.html?cat_id=1405" type="url">可编程线性电源</a>（<a href="https://mall.rigol.com/gallery.html?cat_id=1405" type="url">可编程直流电源周边</a>）类产品，请访问<a href="https://mall.rigol.com/gallery.html?cat_id=1405">https://mall.rigol.com/gallery.html?cat_id=1405</a></li>
</ul>

型号	市场价	含税价	货期	最高输出频率	通道数	垂直分辨率	采样率	任意波长度
函数/任意波形发生器 DG4202【二手】	￥14099.00	￥5604.00	天	200MHz	2CH	14bits	500Msa/s	16K
函数/任意波形发生器 DG4202【翻新机】	￥14099.00	￥7472.00	现货	200MHz	2CH	14bits	500Msa/s	16K
DG4000系列函数/任意波形发生器 DG4162	￥10999.00	￥10999.00	现货	160MHz	2CH	14bits	500Msa/s	16K
DG4000系列函数/任意波形发生器 DG4102	￥8799.00	￥8799.00	现货	100MHz	2CH	14bits	500Msa/s	16K
DG4000系列函数/任意波形发生器 DG4062	￥5499.00	￥5499.00	现货	60MHz	2CH	14bits	500Msa/s	16K
DG4000系列函数/任意波形发生器 DG4202	￥14099.00	￥14099.00	现货	200MHz	2CH	14bits	500Msa/s	16K

宽大屏幕，新颖外观

清晰显示通道的参数设置值、波形形状及输出配置，使用户对仪器当前的输出状态一目了然。
等性能双通道，通道间相位精确可调

双通道性能完全相同，包括基本波、任意波、调制波、扫描、脉冲串等波形输出。通道间可进行波形或状态复制，也可以进行频率/幅度/相位耦合。通道间相位精确可调。
内置150种任意波形

内置教学和电路调试中各种常见波形，并按常用、工程、分段调制、生物电、医疗、标准、数学、三角函数、反三角、窗函数进行分类，面板上提供专用的User键以便快速调出指定任意波。
丰富的模拟及数字调制功能

调制类型包括AM、FM、PM、ASK、FSK、3FSK、4FSK、PSK、BPSK、QPSK、PWM和OSK，且支持内部和外部调制源，满足更多教学或通信系统测试的需求。
多种扫频模式

支持由低频向高频或由高频向低频扫描输出，扫描类型包括线性、对数和步进，可设定“标记”频率，满足更多幅频测试应用需求。
噪声发生功能和突发模式功能

可产生最大120MHz带宽的白噪声。另带噪声叠加功能，支持在主输出信号上叠加一个高斯噪声，可用于测试设备的抗噪声性能。突发模式功能提供N循环、无限和门控三种类型的脉冲串。
高达16次谐波输出功能

输出具有指定次数、幅度和相位的谐波，通常应用于谐波检测设备或谐波滤波设备的测试中。
高分辨率的频率计功能

提供7digits/s频率计测量功能，可以测量外部输入信号的频率、周期、占空比、正脉宽及负脉宽等参数，并支持对测量结果的统计。频率计测量可与双通道输出同时工作。

品名	市场价	含税价	货期	简述	操作
函数/任意波形发生器 DG5000选件 Ultra Station-adv, DG4上位机软件	￥624.00	￥624.00起	天	（高级功能软件）	加入购物车
函数/任意波形发生器信号源通用选件 10W功率放大器模块 PA1011	￥1980.00	￥1980.00起	天	信号源通用选附件功率放大器	加入购物车
函数/任意波形发生器信号源通用选件 40dB衰减器 (50Ω, 1W) RA5040K	￥280.00	￥280.00起	天	信号源通用选附件 40dB衰减器	加入购物车
函数/任意波形发生器信号源通用选件 BNC转鳄鱼夹 CB-BNC-AC-100-L	￥52.00	￥52.00起	天	信号源通用选附件 BNC转鳄鱼夹	加入购物车
通用选件一根BNC线缆 CB-BNC-BNC-MM-100	￥50.00	￥50.00起	天	BNC同轴线	加入购物车

固件下载

文件名	版本	发布日期	操作
DG4000固件升级	00.01.14.00.01	2019-08-22	下载

软件下载

文件名	版本	发布日期	操作
Ultra Station (PC) Installer	00.01.04.07	2024-03-18	下载
DG4000 IVI 驱动	1.0.7	2019-08-29	下载
UltraSigma帮助文档	V1.0	2021-11-12	下载
Ultra Station软件	00.01.04.04	2021-11-12	下载
Ultra station 帮助文档	V1.0	2021-11-12	下载
Ultra Sigma 软件安装包	00.01.06.01	2021-11-26	下载

手册下载

文件名	版本	发布日期	操作
DG4000用户手册	V1.0	2019-08-29	下载
DG4000快速指南	V1.0	2019-08-29	下载
DG4000数据手册	V1.0	2019-08-29	下载
RM-DG4000_DS1000Z用户手册	V1.0	2019-08-29	下载
DG4000编程手册	V1.0	2019-08-29	下载
