开关电源环路分析功能——伯德图(需要选配MSO5000-AWGMSO5000伯德图功能，可以直观地提供测试曲线及数据，帮助工程师通过分析相位裕度和增益裕度等参数，快捷判断系统稳定性。 -

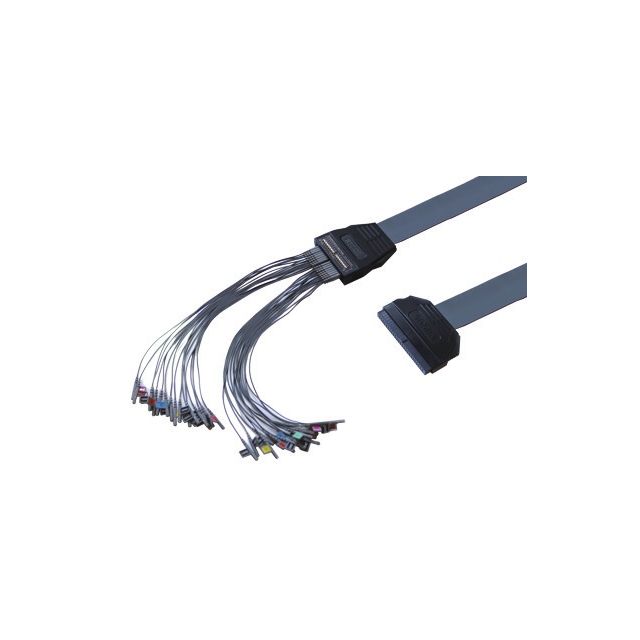

七合一集成示波器集7种独立仪器于一体，包括一台示波器、一台16通道逻辑分析仪、一台频谱分析仪、一台任意波发生器(选件)、一台数字电压表、一台高精度频率计和累加器以及一台协议分析仪。 -
9英寸多点触控电容屏9英寸多点触控电容屏，支持多种手势操作，给使用者提供最大限度优化地交互体验。 -
便捷的Web Control远程控制用户只需在Web浏览器的地址栏内输入示波器的IP地址，就可以打开Web Control控制软件，轻松搞定远程控制。 -
支持多达45万帧硬件波形录制分析硬件波形录制功能采用了分段存储技术，可以通过设定触发条件实现有选择性地捕获和存储用户关注的信号，并在信号上标记时间，这样既保证了捕获的高效性，又进一步扩展了波形观测的总时间。 -
波形捕获率高达每秒50万次高达500,000wfms/s 的波形捕获率，可以快速地发现信号中存在的毛刺和其他偶发事件，从而极大地提高了工程师的调试效率。 -

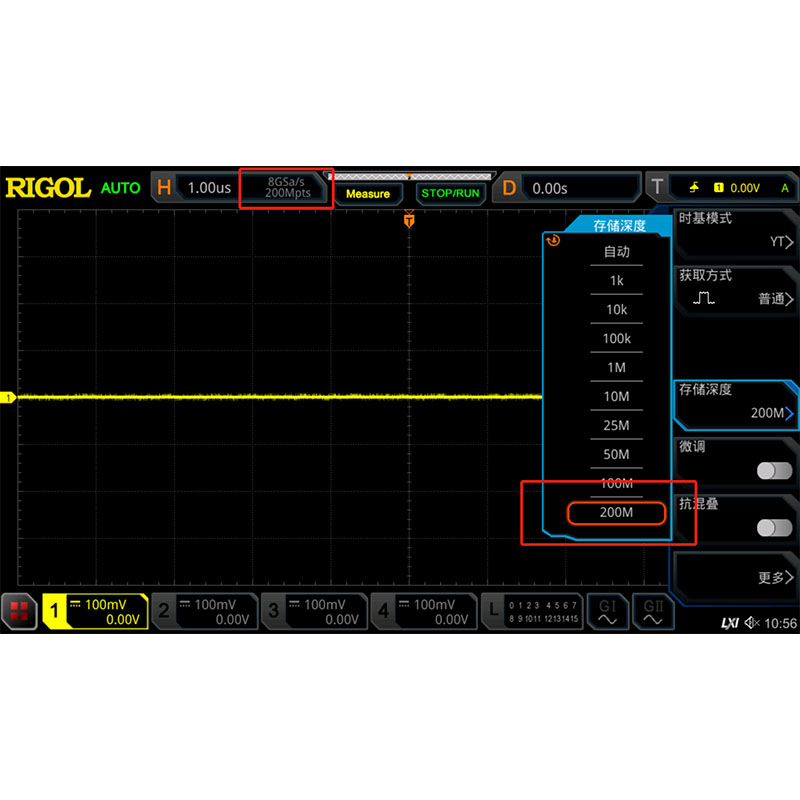

超高的采样带宽比MSO5000系列提供了350MHz带宽下最高8GSa/s的实时采样率，约23倍的采样带宽比使其在同级别示波器产品中占据领先地位，同时具备200Mpts的超长波形存储深度。 -
全内存硬件测量同时观察并准确测量两路频率相差很大的信号，全内存硬件测量可以在具有340k个上升沿的波形中测得准确的频率值。
| 型号 | 模拟带宽 | 模拟通道数 | 最高实时采样率 | 最大存储深度 | 数字通道 | 内置信号源 | 最高波形捕获率 |
|---|---|---|---|---|---|---|---|
| MSO5072 | 70MHz | 2 | 8GSa/s | 200Mpts(opt.) | 16 | 25MHz, 2CH（opt.） | 500,000 wfms/s |
| MSO5074 | 70MHz | 4 | 8GSa/s | 200Mpts(opt.) | 16 | 25MHz, 2CH（opt.） | 500,000 wfms/s |
| MSO5102 | 100MHz | 2 | 8GSa/s | 200Mpts(opt.) | 16 | 25MHz, 2CH（opt.） | 500,000 wfms/s |
| MSO5104 | 100MHz | 4 | 8GSa/s | 200Mpts(opt.) | 16 | 25MHz, 2CH（opt.） | 500,000 wfms/s |
| MSO5204 | 200MHz | 4 | 8GSa/s | 200Mpts(opt.) | 16 | 25MHz, 2CH（opt.） | 500,000 wfms/s |
| MSO5354 | 350MHz | 4 | 8GSa/s | 200Mpts(opt.) | 16 | 25MHz, 2CH（opt.） | 500,000 wfms/s |
| MSO5104【翻新机】详价请咨询客服 | 100MHz | 4 | 8GSa/s | 200Mpts(opt.) | 16 | 25MHz, 2CH（opt.） | 500,000 wfms/s |
| MSO5354【翻新机】详价请咨询客服 | 350MHz | 4 | 8GSa/s | 200Mpts(opt.) | 16 | 25MHz, 2CH（opt.） | 500,000 wfms/s |
固件下载
| 文件名 | 版本 | 发布日期 | 操作 |
|---|---|---|---|
| MSO5000固件升级 | v00.01.03.03.00 | 2023-4-10 | 下载 |
